Ricercatorila King Abdullah University of Science e Technology (KAUST) e King Abdulaziz City for Science and Technology (KACST)hanno proposto un nuovo approccio che può essere utilizzato per le applicazioni multi-fosforo bianche LED sono comuni a causa di efficienza di conversione poveri causata dal "gap di verde-giallo" (giallo-verde gap).
20161101 immagine di LED NT01P3 SEM della struttura dell'assembly utilizzando due metodi di crescita del passaggio di temperatura
In un "vero giallo diodi emettitori di luce come fosforo per indice di resa cromatica sintonizzabile basati su Laser luce bianca" pubblicato sulla rivista "ACS Photonics", un nanofilo LED (LED NW), capace di crescere su basso costo titanio (Ti) a film sottile / substrato di silicio (Si) piattaforme compatibili con processi CMOS. Suo strato stretto nanofilo può crescere fino a una densità di superficie di 9 x 109 cm ^ 2 con un fattore di riempimento del 88%.

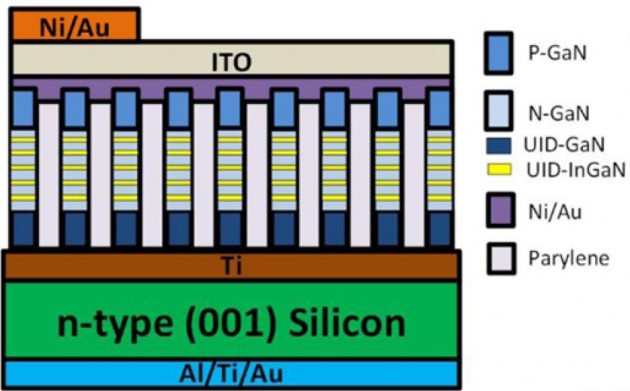

La struttura del componente di LED NT01P2 Mostra più nanofili cresciuti fianco a fianco.
Ogni struttura di LED p-i-n nanofilo è incorporato in una pila di InGaN Quantum disco (Qdisk) spessa 5-strato 3nm di zone attive, tra gli strati e strato di barriera quantistica 10nm separati.
Quando i nanofili di luce gialli sono stati operati da solo, i ricercatori hanno osservato un picco di emissione di 588 nm e una bassa tensione su di circa 2,5 V a 29,5 A / cm ^ 2 (circa 75 mA su un 0.5 x 0.5 mm ^ 2 montaggio) efficienza quantica di circa il 39% e ha raggiunto 29.5A / cm ^ 2 prima la densità di iniezione e la volontà non compaiono situazione "riduzione di efficienza".
Quindi, i ricercatori hanno dimostrato i vantaggi di questa diodi laser giallo e rosso, verde e blu di miscelazione. In impostazione effettiva, l'uso della luce RGB fascio di irradiazione giallo nanofili luce LED, come fluorescente e nella configurazione riflettente con leggero strato di dispersione, nella miscela di luce bianca per aggiungere la sua emissione di luce gialla.
Il risultato è una temperatura di colore correlata di circa 6000K e un indice di resa cromatica di 87,7

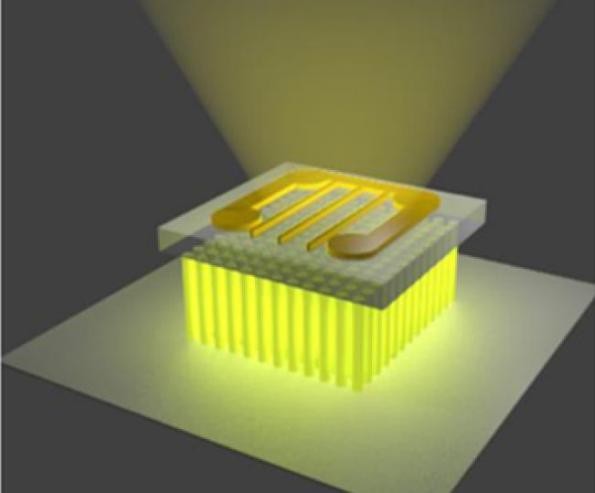

Nanofili di LED NT01P1 giallo luce LED
KoonST solido stato illuminazione Technology Innovation Center Director e professore di ingegneria elettronica Boon S. Ooi ha detto che l'obiettivo di questo metodo è quello di ridurre la luce bianca dell'intensità di luce blu, creando così un più amichevole per il bianco caldo di occhio umano luce, mentre basata sul laser l'illuminazione allo stato solido (SSL) fornisce un nuovo modo per ottimizzare la temperatura di colore. "Allo stato attuale, abbiamo brevettato questa tecnologia", e ciò implica anche alcune delle opportunità di business future.
Prodotti caldi:Barra luminosa a LED,LED luci lineari,Luce di striscia del LED,Pannello LED lampada
